SiC kouch Graphite Barrel Suceptor
Rapid detay:
1. Lòt non: Barik grafit founo epitaksiyal, plato wafer kouvri ak SiC, kalite barik sisèpteur wafer, sisèpteur grafit
2. Aplikasyon: Pou pwosesis kwasans epitaxial wafer la
3. Paramèt debaz yo: Yo ka optimize omojènite chan koule gaz la ak chan tèmik nan chanm reyaksyon an lè yo itilize matris grafit izostatik ak presyon ki wo ak pite konbine avèk teknoloji kouch SiC depo vapè chimik (CVD) ak rezistans tanperati 1600 ℃, konduktivite tèmik 300W/m·K ak pite ≥99.9995%, epi dansite domaj kouch epitaksyal la ka...
siyifikativman redwi.
Deskripsyon
Siseptè epitaksi grafit SiC a se konsomab prensipal pou ekipman kwasans epitaksi Si a, epi konsepsyon li konbine gwo konduktivite tèmik grafit la ak rezistans ekstrèm korozyon kouch SiC yo. Substra a se yon grafit Sigley pite segondè (pite ≥99.9995%) ki fòme pa pwosesis presyon izostatik. Kouch β-SiC dans 50μm lan te depoze sou sifas la pa pwosesis CVD. Li bloke efektivman liberasyon enpurte nan matris grafit la nan tanperati ki wo (1200-1800℃) ak gaz agresif (tankou SiH4, C3H8, ak H2), evite kontaminasyon wafer. Konsepsyon barik (pou ekipman 4/6/8 pous) Lè yo optimize chemen koule lè a ak distribisyon chan tèmik la, inifòmite epesè kouch epitaksyal la kontwole nan ±1.5%, epi dansite domaj la redwi a <0.05cm-2Anplis de sa, koyefisyan ekspansyon tèmik kouch SiC a ak matris grafit la byen matche (4.5 × 10-6/K kont 4.8×10-6/K), evite fann kouch oswa pèt patikil ki koze pa estrès tanperati ki wo, epi asire operasyon ki estab alontèm nan ekipman an. Yo te aplike konpozan an nan liy pwodiksyon epitaksi waf nan dirijan manifaktirè semikondiktè yo nan Lachin, pri epitaksi yon sèl founo a te redwi pa 40%, epi sede aparèy la te ogmante a 98%.
Barik kalite susceptor konpare ak susceptor galèt
| karaktè | Sisèpteur Kalite Barik | Sisèptè krèp |
| Tanperati inifòmite | Inifòmite yon ti kras pi ba akòz sikilasyon lè vètikal la ak simetri radyasyon an (konpansasyon tanperati konplèks nesesè). | Simetri chan tèmik la wo, epi inifòmite tanperati a nan plan an pi bon. |
| Efikasite koule gaz | Sikilasyon lè a ap vire an espiral sou miray barik la, epi plak kwen yo fasil pou grave/depoze. | Koule a pèpandikilè ak sifas wafer la, epi koule ak direksyon an fasil pou kontwole. |
| Kapasite ak pri | Gwo débit, apwopriye pou pwodiksyon an mas (gwo kantite waflè pa inite tan). | Ti debi, apwopriye pou R&D/pwodiksyon an ti pakèt. |
| Konpleksite antretyen | Estrikti a konplèks, epi netwayaj ak ranplasman an pran anpil tan. | Konsepsyon ouvè, antretyen fasil. |
Espesifikasyon
| Pwopriyete fizik debaz nan kouch CVD SiC | |
| pwopriyete | Valè tipik |

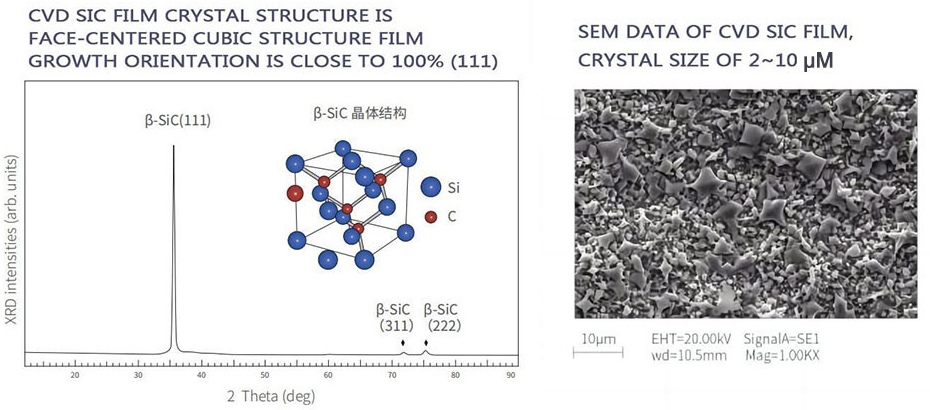

| Crystal Estrikti | Polikristalin faz β FCC, sitou oryante (111) |
| Dansite | 3.21 g / cm³ |
| Dureté | 2500 dite Vickers (chaj 500g) |
| Gwosè grenn | 2 ~ 10μm |
| Pite chimik | 99.99995% |
| Kapasite Chalè | 640 J·kg-1·K-1 |
| Tanperati Siblimasyon | 2700 ℃ |
| Fèr kouraj | 415 MPa RT 4 pwen |
| Modil Young la | 430 Gpa 4pt koube, 1300 ℃ |
| Konduktiviti tèmik | 300W·m-1·K-1 |
| Ekspansyon tèmik (CTE) | 4.5 × 10-6K-1 |
Aplikasyon
Itilize pou pwosesis epitaksi Silisyòm/CVD.
Pifò yo itilize nan aparèy tradisyonèl LPE oswa CVD (tankou sistèm Aixtron byen bonè yo).
konpetitif Advantage
Rezistans a anviwònman korozyon ekstrèm: kouch β-SiC a rezistan a ewozyon ak oksidasyon plasma, epi lavi li 5 fwa pi long pase grafit san kouch.
Kontwòl presi chan tèmik la: estrikti barik la diminye tourbiyon, konduktivite tèmik la matche ak substra a, epi evite echèk estrès tèmik.
Zewo risk kontaminasyon: substrat ak kouch ultra-pite, kontni enpurte metal (Fe, Al) < 0.1ppm.
Sèvis pwosesis konplè: sipòte pwosesis matris, depo kouch, tès pèfòmans livrezon yon sèl kote.
